产品概述
金刚石玻璃圆弧轮（Diamond Pencil Edge Grinding Wheel）是专为玻璃异型边加工设计的专业磨具，采用金属结合剂与金刚石磨料高温烧结而成。产品具有圆弧轮和直边轮两种磨削面型，可高效完成玻璃的圆边、梯形边等多种异型边加工，广泛应用于家电玻璃、建筑玻璃、光伏玻璃等领域的精密磨边。
核心优势
双面型设计 – 圆弧/直边一体成型，一机多用
精密成型 – 边型轮廓精度±0.1mm
超强耐磨 – 5mm厚金刚砂层，寿命提升3倍
高效磨削 – 磨削效率较普通砂轮提高50%
静音稳定 – 动平衡等级G2.5，振动降低70%
全厚度适配 – 支持2-22mm玻璃磨边
标准规格
| 外径 | 内径 | 砂层厚度 | 粒度 |
|---|---|---|---|
| Φ100mm | Φ22mm | 5mm | 80#-240# |
| Φ150mm | Φ22mm | 5mm | 80#-240# |
| Φ180mm | Φ25mm | 6mm | 80#-320# |
| Φ200mm | Φ32mm | 8mm | 100#-400# |
| 支持非标尺寸定制 | |||
技术参数
- 磨料类型：人造金刚石
- 结合剂：青铜合金
- 工作转速：2500-4000rpm
- 适用玻璃厚度：2-22mm
- 表面粗糙度：Ra0.8-3.2μm
- 动平衡等级：G2.5
相关产品类型

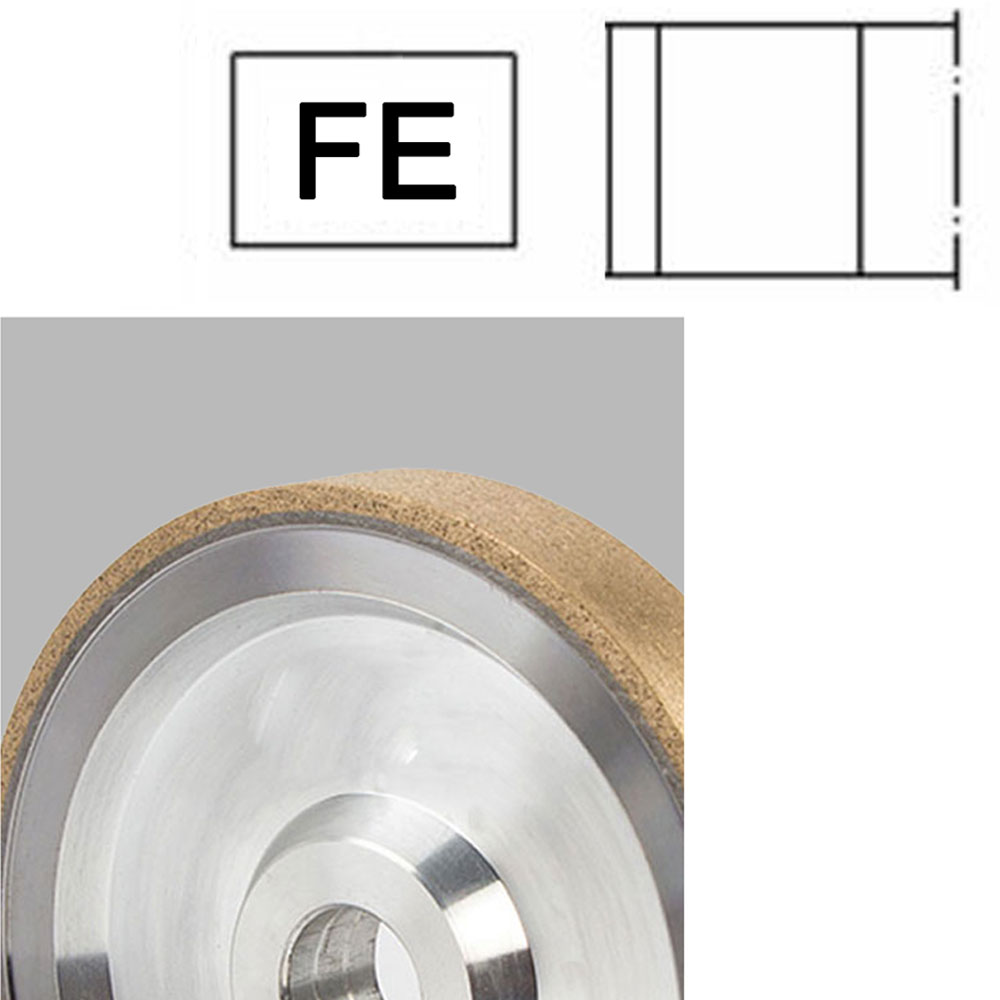

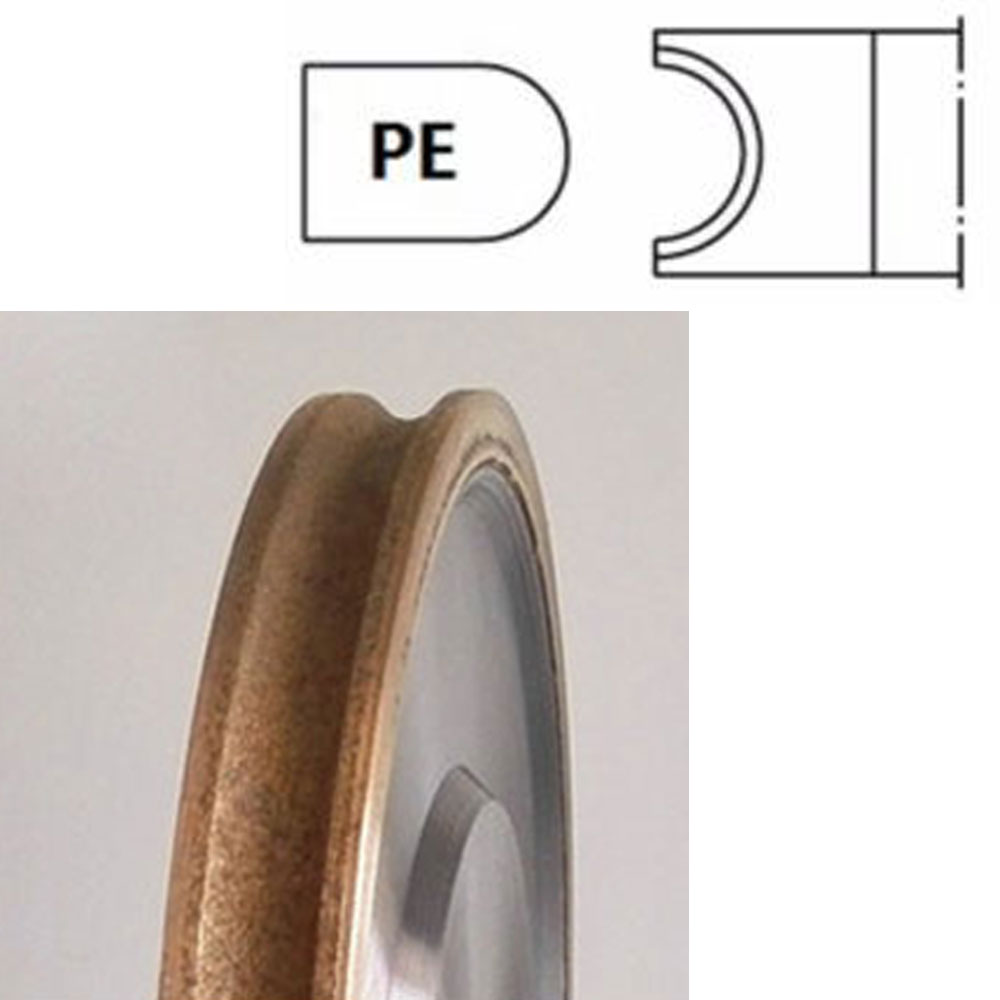

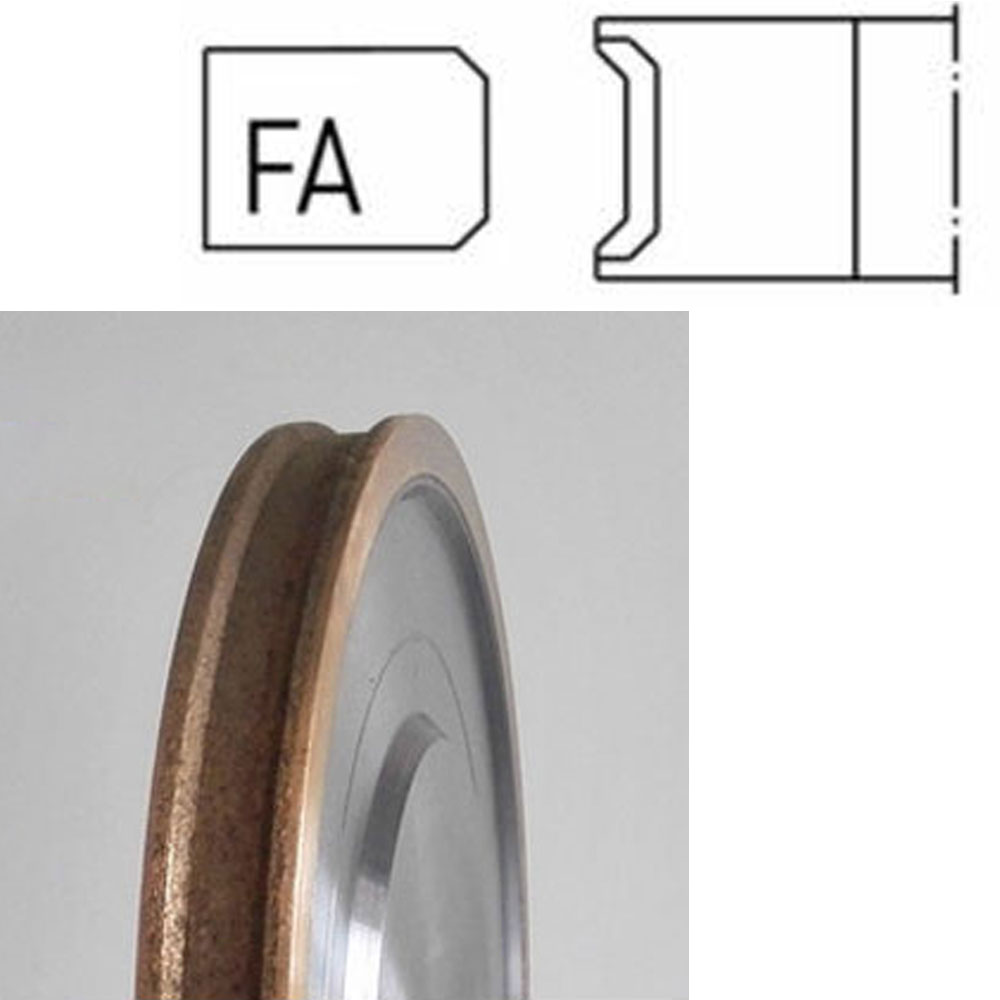

| 圆弧边磨轮 | 梯形磨轮 | 直边磨轮 |
 |
 |
 |
应用领域
建筑玻璃
- 幕墙玻璃异型边
- 门窗玻璃安全边
- 淋浴房玻璃圆边
汽车玻璃
- 车窗玻璃斜边
- 天窗玻璃鸭嘴边
- 后视镜安全边
家电玻璃
- 烤箱门玻璃圆边
- 冰箱层板安全边
- 灶台玻璃斜边
光伏玻璃
- 太阳能板斜边
- 光伏组件安全边
- 特种玻璃异型边
适用设备
| 设备类型 | 品牌示例 | 推荐粒度 |
|---|---|---|
| 异形磨边机 | Deway DYM1系列 | 120#-240# |
| 斜边机 | Ervin系列 | 80#-180# |
| 双边圆边机 | Bovone系列 | 150#-320# |
| 单边圆边机 | Zanetti系列 | 100#-240# |
| 内外圆异形机 | Bottero系列 | 180#-400# |
使用指南
1. 设备调试
- 检查主轴径向跳动(≤0.02mm)
- 确认法兰盘与轮孔匹配
- 初始转速设定2800rpm
2. 磨削参数
| 玻璃厚度(mm) | 转速(rpm) | 进给速度(m/min) | 冷却水流量(L/min) |
|---|---|---|---|
| 2-5 | 3500-4000 | 2-3 | 4-6 |
| 5-10 | 3000-3500 | 1.5-2.5 | 6-8 |
| 10-15 | 2500-3000 | 1-2 | 8-10 |
| 15-22 | 2000-2500 | 0.8-1.5 | 10-12 |
3. 维护保养
- 每日检查砂轮磨损情况
- 定期清洁冷却水系统
- 储存时避免叠放
- 每季度做动平衡检测
行业解决方案
建筑玻璃方案
- 异型边加工生产线
- 多规格砂轮组合
- 月产能10万平米
汽车玻璃方案
- 安全边专用砂轮
- 自动化磨边系统
- 在线质量检测
定制化生产
- 非标尺寸定制
- 特殊边型开发
- 小批量快速交付
